2010年08月25日
破風板、鼻隠し
破風板と鼻隠しの一段目
パイン材 45X95+45x195を二段に張ります。
更に化粧破風と鼻隠しを張ります。
パイン材 25x195
これで二段の破風と鼻隠しが完成
化粧なので75ミリ丸頭のステンレス釘で施工
瓦屋根なので唐草(瓦桟)を取り付けます。
2010年08月20日
垂木
垂木 45ミリX195ミリ 標準では@455ピッチ
材質はパイン
図面指示での二枚抱き合わせ補強では 90ミリX195ミリに ちょっとした登り梁ですわ。
棟木を繋げているガセットとL字金物 やたらとデカい。
当然「釘留め」です。
今回はゲーブルエンドなので、桁側はスライド仕様となります。
スライド金物
△の妻壁部分が沈み込む為、屋根の勾配がやや変わってきます。
だから桁側は押し出されてくる垂木を外へセッてやらなくてはなりません。
ログの底がボックス加工されていて、ここに通しボルトをセットします。
2010年08月08日
根太
ランタサルミログの根太
フィンランドパイン 45ミリx145ミリ 他社は41ミリX145ミリとか
ツーバイ規格だと幅39ミリ
標準仕様では根太ピッチ455ミリ(尺五寸ピッチ)です。
重量を受ける部分では300ミリ(尺ピッチ)にしたりもします。
根太掛けは1F床などで大引や土台の受けまでが短い場合は
根太掛け45ミリX48ミリ 他社は45ミリx45ミリとか
長い場合にはハンガー金物等用います。
二階の床は基本ハンガー金物で受けています。
2010年08月08日
ログシェル
ランタサルミのログシェルです。
LM134 180ミリx134ミリ 二枚実の準防火地域対応ラミネートログです。最大長さ12m(コンテナフル)まで。
樹種はフィンランドのパイン(北欧赤松)です、スプルース(ドイツトウヒ)ではありません。
※安いキットは今やスプルースが多勢です。
他にLM88.114.210など各種サイズございます。
ノッチはプロジェクトタイプのスクウェアノッチ加工です。
間仕切壁のグループ掘りや、特注電設穴等各種加工が為されます。

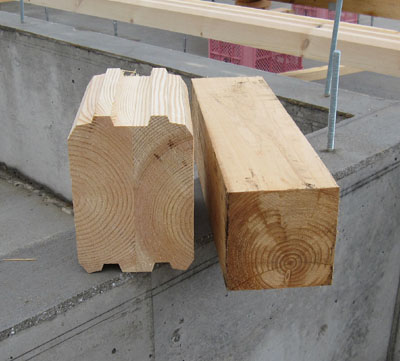

隣の木材は
大分産檜 120ミリX120ミリ 4寸角です。
つまりこのLM134のログ壁は、4寸角材を並べた壁よりもまだゴッツイという事です。
